產品說明

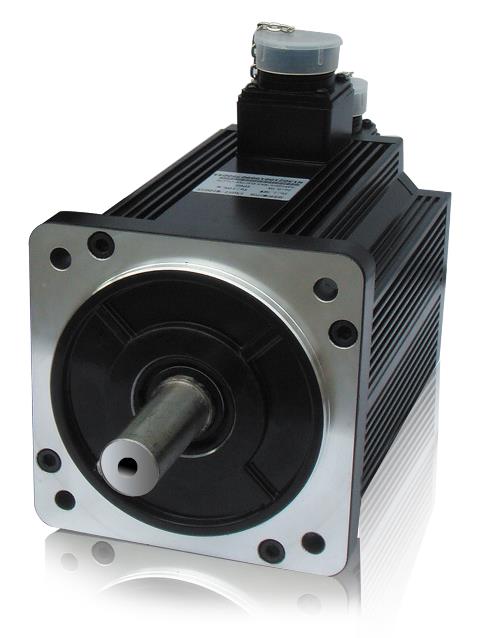

DS系列伺服專用電機
適配DS2系列11KW伺服驅動器
編碼器線數2500ppr
產品規格
|
項目
|
380V
|
|
|
電機型號 MS-
|
M70015□□-411P0
|
|
|
電機代碼
|
1157
|
|
|
額定功率（KW）
|
11.0
|
|
|
額定電流（A）
|
25
|
|
|
額定轉速
|
1500
|
|
|
最高轉速
|
2000
|
|
|
額定轉矩（N·m）
|
70
|
|
|
峰值轉矩（N·m）
|
105
|
|
|
反電勢常數（V/krpm）
|
170
|
|
|
力矩系數（N·m/A）
|
2.8
|
|
|
轉子慣量（Kg·m2）
|
23.5×10-3
|
|
|
繞組（線間）電阻（Ω）
|
0.46
|
|
|
繞組（線間）電感（mH）
|
5.54
|
|
|
電氣時間常數（ms）
|
12
|
|
|
重量（Kg）
|
55.0
|
|
|
編碼器線數（PPR）
|
2500
|
|
極對數
|
4
|
|
電機絕緣等級
|
Class B（130℃）
|
|
防護等級
|
IP65
|
|
使用環境
|
環境溫度
|
－20℃～＋50℃
|
|
環境濕度
|
相對濕度<90%（不結露條件）
|
產品尺寸（單位：mm）
|
電機型號
|
LA
|
|
常規
|
帶抱閘
|
|
MS-220ST-M70015□□-411P0
|
454±1
|
