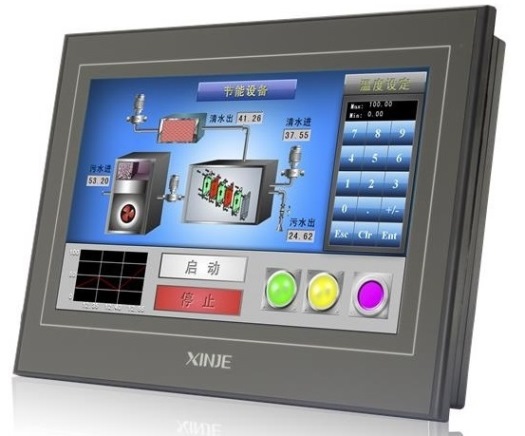

濰坊人機界面

產品說明
1677萬色，分辨率1024*600，畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPEG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率

產品特點
1、全新灰色外觀設計，防水性更好
2、采用更優質材料制作，塑殼更加堅固
3、ARM9 CPU，400MHz主頻，128MB存儲容量
4、10.1英寸，1677萬色TFT液晶顯示，LED背光，分辨率1024*600像素
5、2個COM口，獨立通訊，支持RS232/RS485/RS422等通訊方式，支持X-Net總線中的OMMS方式，即一屏一機、一屏多機通訊
6、標配時鐘
7、USB-B接口，實現數據傳輸
8、支持多種以太網通訊（支持與MODBUS TCP協議設備、西門子S7-1200 PLC及三菱Melsec協議設備通過以太網通訊）

型號說明
TGA63G-MT：USB-B接口
TGA63G-UT：USB-B接口、USB-A接口
TGA63G-ET：USB-B接口、USB-A接口、以太網接口

技術規格

		TGA63G-MT/UT/ET
產品特性	尺寸	10.1〞
	分辨率	1024*600
	液晶屏	TFT液晶顯示，LED背光
	顯示顏色	1677萬色
	亮度	可調
	觸摸面板	四線電阻式觸摸屏
	液晶壽命	50000小時以上，環境溫度25℃，24小時運行
	存儲器	128MB
外部接口	Download口	RS232/RS485
	PLC口	RS232/RS485/RS422
	USB接口1	USB-B（符合USB2.0規范），USB下載口
	USB接口2	USB-A（符合USB2.0規范），U盤口，UT/ET型號支持
	以太網	ET型號支持
電氣特性	輸入電壓	DC24V（電壓范圍：DC22V~DC26V）
	消耗電流	270mA
	允許失電	10ms以下（實際失電小于1s）
	抗電壓沖擊	AC1000V，10mA，小于1分鐘（信號與地間）
	絕緣電阻	DC500V，10MΩ以上（信號與地間）
環境
運行溫度		0℃～50℃
存儲溫度		-20℃～60℃
運行濕度		10%RH～90%RH（無凝露）
抗干擾能力		干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘
空氣		無腐蝕性氣體
冷卻方式		自然風冷
外部尺寸(mm)		278192.344.0
面板開孔尺寸(mm)		260.2*179.7

外形尺寸圖（單位：mm）
開孔尺寸大小建議向上浮動0.5mm。
