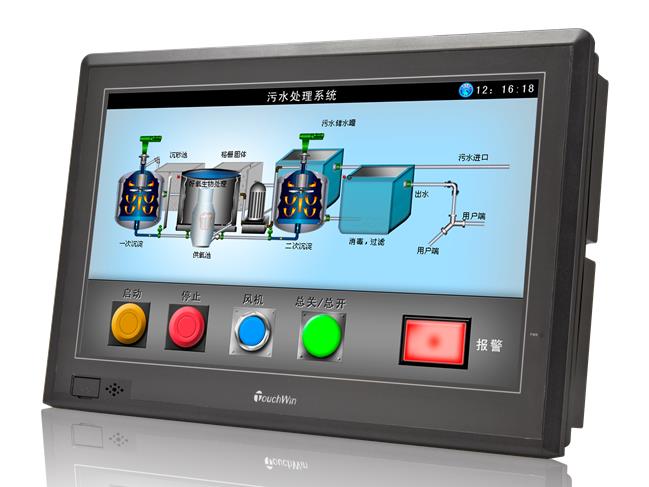

濰坊人機界面

產品說明
1677萬色—畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPEG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率
產品特點
1、通過船級社認證
2、ARM9 CPU，400MHz主頻，128MB存儲容量
3、15.6英寸，1677萬色TFT液晶顯示，LED背光，分辨率1366*768像素
4、2個COM口，獨立通訊，支持RS232/RS485/RS422等通訊方式，可實現多屏一機
5、標配時鐘
6、USB-B接口，實現數據傳輸
7、前后各置一個USB-A接口，作為數據備份
8、支持多種以太網通訊（支持與MODBUS TCP協議設備及西門子S7-1200PLC通過以太網通訊）
型號說明
CCSG-C65ET：USB-B接口、USB-A接口、以太網接口
產品規格

		CCSG-C65ET
產品特性	尺寸	15.6〞
	分辨率	1366*768
	液晶屏	TFT液晶顯示，LED背光
	顯示顏色	1677萬色
	亮度	不可調
	觸摸面板	四線電阻式觸摸屏
	液晶壽命	50000小時以上，環境溫度25℃，24小時運行
	存儲器	128MB
外部接口	Download口	RS232/RS485
	PLC口	RS232/RS485/RS422
	USB接口1	USB-B（符合USB2.0規范），USB下載口
	USB接口2	USB-A（符合USB2.0規范），U盤口，支持
	以太網	支持
電氣特性	輸入電壓	DC24V（ DC22V~DC26V）
	消耗電流	730mA
	允許失電	10ms以下（實際失電小于1s）
	抗電壓沖擊	AC1000V，10mA，小于1分鐘（信號與地間）
	絕緣電阻	DC500V，10MΩ以上（信號與地間）
環 境
運行溫度		0℃～50℃
存儲溫度		-20℃～60℃
運行濕度		10%RH～90%RH（無凝露）
抗干擾能力		干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘
空氣		無腐蝕性氣體
冷卻方式		自然風冷
外部尺寸		410.0270.065.0
面板開孔尺寸		399.0*259.0

產品外觀及尺寸(單位:mm)
開孔尺寸大小建議向上浮動0.5mm。
